Podłączenie wyjść

Instrukcja podłączenia oświetlenia, rolet, sygnałów sterujących oraz innych odbiorników za pomocą wyjść przekaźnikowych sterownika.

Wyjścia przekaźnikowe

Sterownik SMARTBOB 1616R posiada 16 wyjść przekaźnikowych wyprowadzonych na 8 zielonych szybkozłączach 5-pinowych. Wyjścia zostały podzielone na pary po 2 przekaźniki.

Parametry pojedynczego przekaźnika:

Parametr	Wartość
Typ wyjścia	Bezpotencjałowe
Maksymalne napięcie AC	230V AC
Maksymalne napięcie DC	30V DC
Maksymalny prąd	10A
Typ styku	NO lub NO/NC

Dzięki temu możliwe jest zarówno standardowe załączanie odbiorników, jak i realizacja bardziej zaawansowanych układów sterowania wymagających styku przełączającego np. sterowanie roletami (z zabezpieczeniem przed jednoczesnym załączeniem dwóch kierunków silnika).

Podłączanie obwodów:

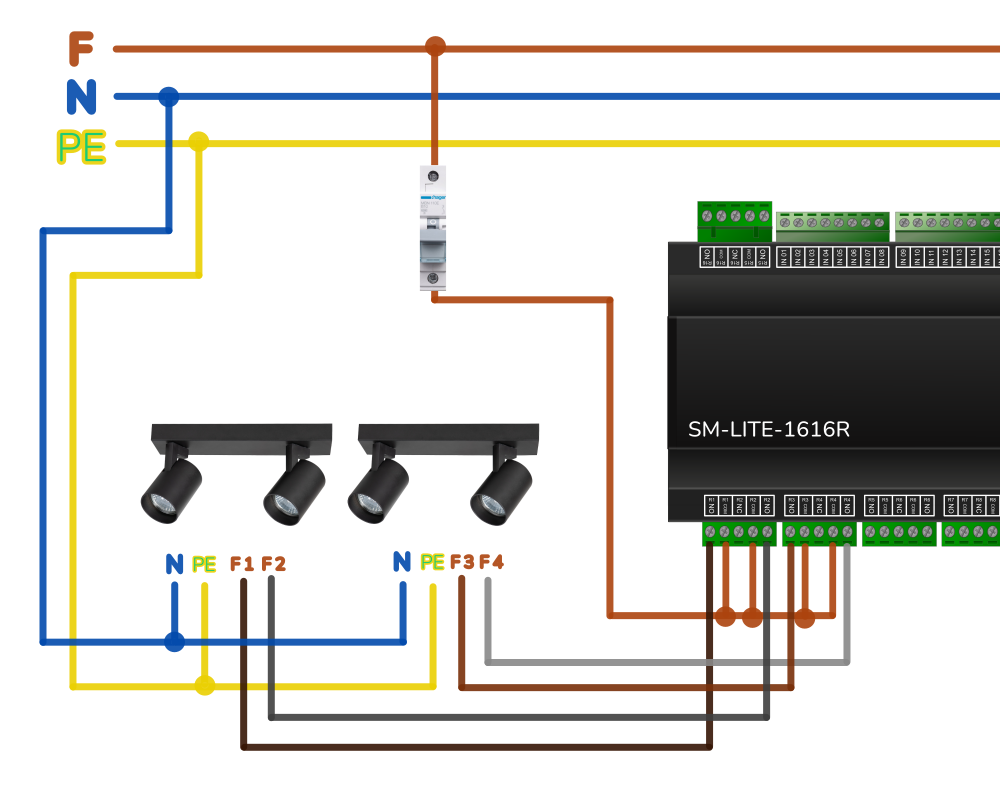

Konfiguracja sterowania oświetlenia

Przykładowa konfiguracja oświetlenia:

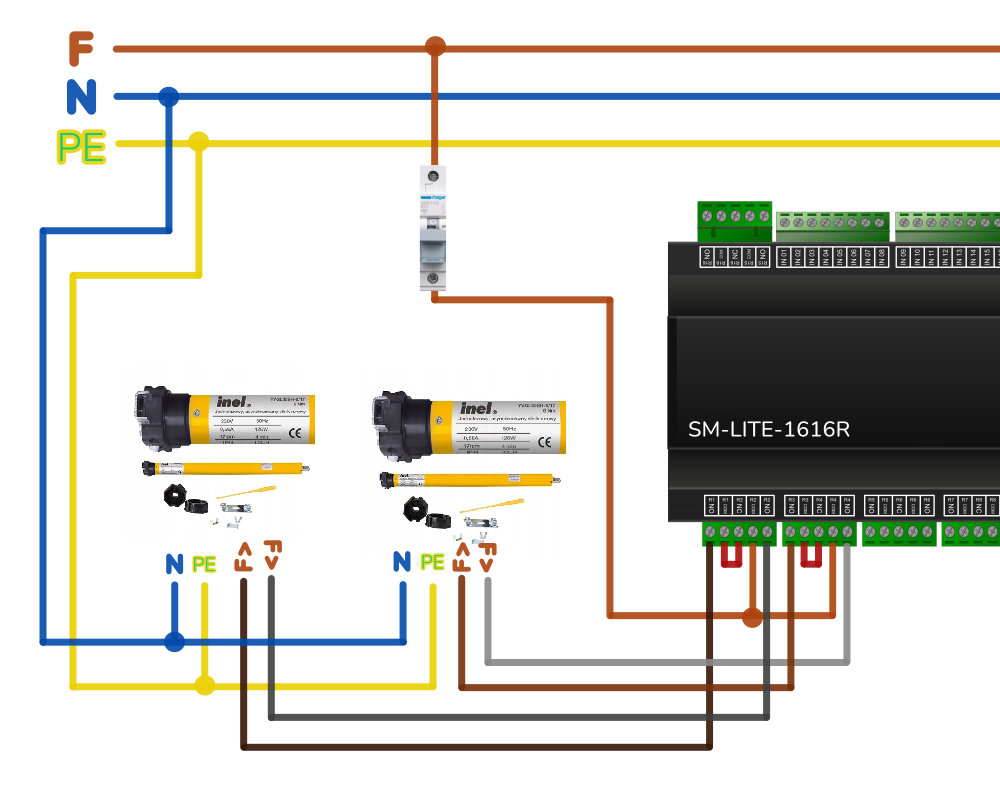

Konfiguracja sterowania rolety

Przykładowa konfiguracja rolety:

wskazówka

Aby wykonać blokadę roletową należy założyć zworkę miedzy wyjściami COM i NC

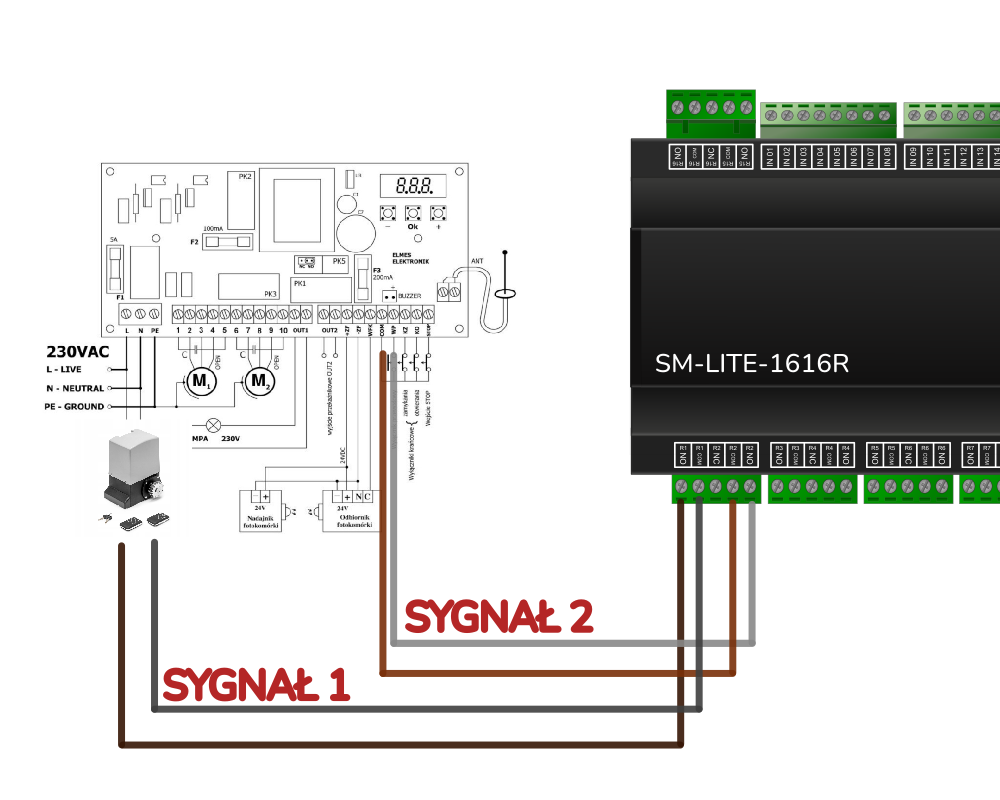

Przykładowa konfiguracja sterowania sygnałem bramy

Przykładowa konfiguracja sterowania sygnałem bramy:

wskazówka

Każde wyjście może pracować całkowicie niezależnie i sterować innym napięciem lub obwodem. Przykład konfiguracji:

Przekaźnik 1 → Faza 1 — oświetlenie
Przekaźnik 2 → Faza 2 — oświetlenie
Przekaźnik 3 → Faza 3 — oświetlenie
Przekaźnik 4 + Przekaźnik 5 → Sterowanie roletą góra/dół
Przekaźnik 6 → Sygnał sterowania bramą
Przekaźnik 7 → Elektrozawór 24V AC
Przekaźnik 8 → Cewka stycznika 12V DC

Dzięki bezpotencjałowym przekaźnikom możliwe jest jednoczesne sterowanie obwodami:

24/230V AC,
5/12/24V DC,
sygnałami logicznymi,
wejściami innych sterowników i urządzeń automatyki.
